光纤准直器: 354280-FCAPC/SMA-XXXX
发布时间: 2016-08-01 19:25
型号说明：
354280——LightPath非球面透镜型号
FCPC或FCAPC或SMA——光纤接口
xxxx——对准波长nm
装配

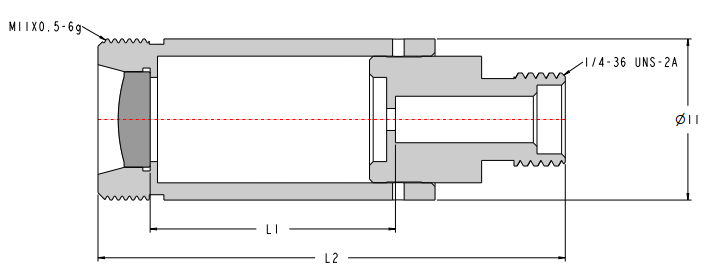

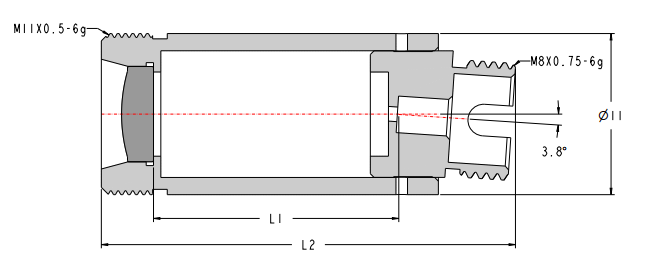

示意图 | 354280-FCAPC-XXXX | 354280-SMA-XXXX |
 |  |
对准波长
(nm) | 透镜焦距
(mm) | AR 镀膜 | 发散全角 （+0.01 / -0.00°） | 光束直径 (mm) | 工作距离 L1(mm) | 355230-FCAPC-XXXX | 355230-SMA-XXXX |
总长度L2(±0.25mm) | 总长度L2(±0.25mm) |
| 543 | 18.11
| A | 0.011 | 3.58 | 16.74
| 28.26 | 31.89 |
| 633 | 18.26 | B | 0.011 | 4.09 | 16.88 | 28.4 | 32.03 |
| 780 | 18.40 | B | 0.016 | 3.65 | 17.02
| 28.54 | 32.17 |
| 1064 | 18.57 | C | 0.019 | 4.06 | 17.18 | 28.7 | 32.33 |
| 1310 | 18.68 | C | 0.028 | 3.39 | 17.30 | 28.82 | 32.45 |
| 1550 | 18.79 | C | 0.032 | 3.57 | 17.40 | 28.92 | 32.55 |
备注：
透镜焦距: 在对准波长下计算的透镜焦距; 发散全角: 在对准波段下，使用对应光纤型号参数计算得到的1/e²发散全角理论值； 光束直径: 在对准波段下，使用对应光纤型号参数计算得到距离透镜一倍焦距处的1/e²光束直径理论值; AR镀膜: A:350~700nm B:600~1050nm C:1050~1600nm | 各对准波段对应光纤型号： 543nm——460HP 633nm——SM600 780nm——780HP 1064nm——HI-1060 1310nm——HI-1060 1550nm——SMF-28e |
