光纤准直器: 354850-FCAPC/FCPC-XXXX
发布时间: 2016-08-01 19:25
型号说明：
354850——LightPath非球面透镜型号
FCPC或FCAPC或SMA——光纤接口
xxxx——对准波长nm
装配

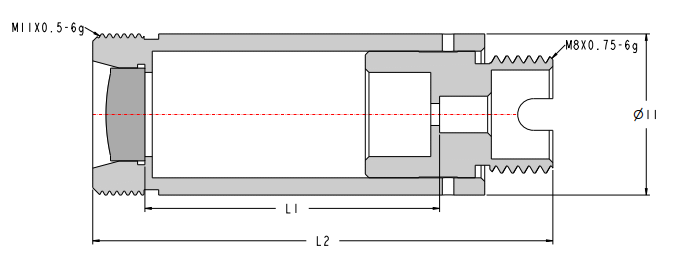

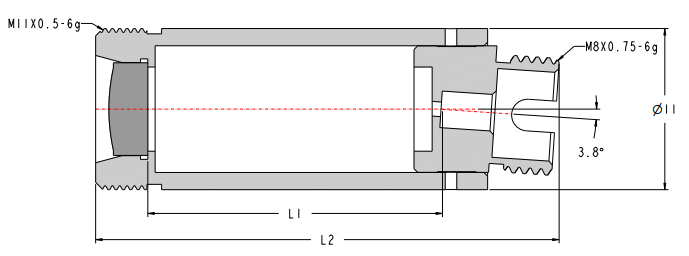

示意图 | 354850-FCPC-XXXX | 354850-FCAPC-XXXX |
 |  |
对准波长
(nm) | 透镜焦距
(mm) | AR 镀膜 | 发散全角 （+0.01 / -0.00°） | 光束直径 (mm) | 工作距离 L1(mm) | 355230-FCPC-XXXX | 355230-FCAPC-XXXX |
| 总长度L2(±0.25mm) | 总长度L2(±0.25mm) |
| 543 | 21.78
| A | 4.302
| 5.60 | 20.11 | 31.4 | 31.63 |
| 633 | 21.95 | B | 0.009 | 4.91 | 20.27 | 31.56 | 31.79 |
| 780 | 22.12 | B | 0.013 | 4.39 | 20.44 | 31.73
| 31.96 |
| 1064 | 22.32 | C | 0.016 | 4.88 | 20.64 | 31.93 | 32.16 |
| 1310 | 22.46 | C | 0.023 | 4.07 | 20.77 | 32.06 | 32.29 |
| 1550 | 22.59 | C | 0.026 | 4.29 | 20.90 | 32.19 | 32.42 |
备注：
透镜焦距: 在对准波长下计算的透镜焦距; 发散全角: 在对准波段下，使用对应光纤型号参数计算得到的1/e²发散全角理论值； 光束直径: 在对准波段下，使用对应光纤型号参数计算得到距离透镜一倍焦距处的1/e²光束直径理论值; AR镀膜: A:350~700nm B:600~1050nm C:1050~1600nm | 各对准波段对应光纤型号： 543nm——460HP 633nm——SM600 780nm——780HP 1064nm——HI-1060 1310nm——HI-1060 1550nm——SMF-28e |
