精密模压玻璃非球面透镜 - 355885
    发布时间: 2021-08-26 13:11
精密模压玻璃非球面透镜 - 355885

非球面透镜型号: 355885, EFL: 0.7mm, NA: 0.6, WD: 0.3mm, CA: 0.84/0.49mm, OD: 2.5mm

标准膜系

透镜系列镀膜λ范围(nm)反射率膜系图
352xxx, 353xxx, 354xxx, 355xxxMLBB-A350 - 700Ravg 0.50%A
352xxx, 354xxx, 355xxxMLBB-B600 - 1050Rmax < 1.00%B
352xxx, 354xxx, 355xxxMLBB-C1050 - 1600Rmax < 1.00%C
355xxxMLBB-Q1300 - 1700Rmax < 0.25%Q
356xxx, 357xxxUVA350 - 500Rmax < 1.00%UVA


低熔点玻璃材料参数

Lens Code

Glass Type

Refractive Index

Abbe Number

CTE

dn/dT

Equivalent Glasses

352xxx

ECO-550

1.603

50.02

11.62 x 10-6/°C

2.39 x 10-6/°C

N/A

353xxx

H-FK61

1.495

81.20

13.8 x 10-6/°C

-6.6 x 10-6/°C

Hoya-FCD1 & Ohara S-FPL51

354xxx

D-ZK3

1.586

60.71

7.6 x 10-6/°C

3.2 x 10-6/°C

Hoya M-BACD5N & Ohara L-BAL35

355xxx

D-ZLaF52La

1.806

40.79

6.9 x 10-6/°C

6.5 x 10-6/°C

Ohara L-LAH53, Hoya M-NBFD130, Sumita K-VC89

356xxx

L-LAL12

1.674

55.00

6.9 x 10-6/°C

6.5 x 10-6/°C

CDGM D-Lak5

357xxx

D-LaK6

1.690

52.65

6.9 x 10-6/°C

6.5 x 10-6/°C

Hoya M-LAC130 & Ohara L-LAL13

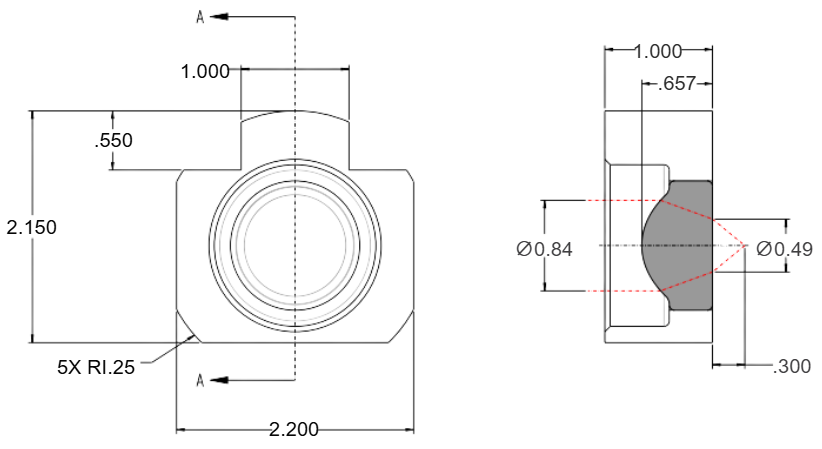

透镜图纸(联系我们)


透镜ZEMAX文件(联系我们


玻璃材料Datasheet: D-ZLaF52A
